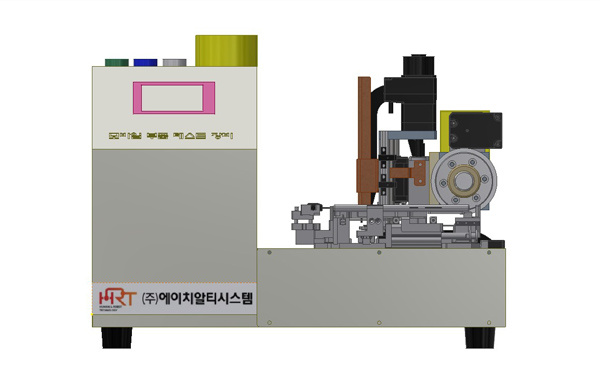

Portable 3Axis Test System

Portable 3Axis Test System

  • 제품명 : Portable 3Axis Test System
  • 모델명 : HRT_3AXIS_P
  • 형번 : HRT_ PORTABLE_3AXIS_R1

특장점

  • HRT_PORTABLE TEST SYSTEM은 Smart Phone, Mobile wearable 제품 및 부품의 개발, 생산 공정에서 소요되는 다양한 테스트 공정에 대해 Customize된 최소 시스템을 제공합니다.
  1. · 공정 자동화 기술 Feasibility testbed
  2. · 부품 수명 테스트
  3. · 생산 자동화 공법 검증
  4. · 자동화 툴 성능 검증

※ 고객 요구에 대한 시스템 사양 설계를 하며, 본 사양표는 기본적인 사양입니다.

좌/우로 스크롤 하세요
제품명 Portable 3Axis Test System
중량 9.5kg
페이로드 3kg
작업 영역 Wrist 관절: 최대 ±180◦
100mm * 50mm * 100mm
속도  최대 1200mm/sec
반복성  ± 0.05mm
사용자 인터페이스 4.3 인치 LCD 시스템 GUI 제공
Touch Screen
Buzzer
OP PANEL Start, Stop, Reset, E-Stop 버튼
컨트롤 박스 200*300*300
컨트롤 I/O Embedded system (32bit)
7 Digital Input, 7 Digital Output
※ 추가적인 I/O확장 보드 연결 가능
TOOL I/O Tool Mountain Controller
8 Digital Input, 8 Digital Output,
3 Analog Input
Step Motor Controller 1
※ 추가적인 I/O확장 보드 연결 가능
인터페이스  Controller - RS-232, RS485, CAN
SPI, I2C
전력 소비  240 VAC, 50-60 Hz
동작 온도  0 ~ 60°
추가 시스템 사양  사용자가 필요한 시스템 FW 개발 제공
※ 비용 추가

※ 제품 안착 지그 및 툴은 이해를 돕고자한 참조 이미지 입니다.
